Každá deska převodníku, případně dekodéru obsahuje zdrojovou část. Jediná věc, která chybí je síťový transformátor. Je možné použít např. toroidní transformátor s vypínačem a pojistkovým pouzdrem uméstěným na obalu. Zde nabízím jednu z variant, kde je použitý malý EI transformátor do plošných spojů umístěný na desce a u něj jsou také pojistky na primární a sekundární straně, síťový vypínač a svorkovnice.

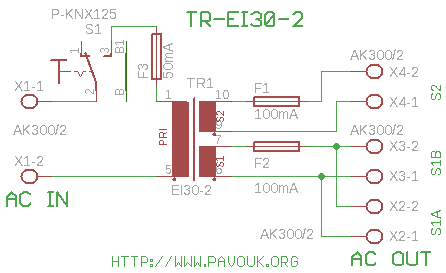

Zapojení obsahuje svorkovnici X1 pro připojení síťového kabelu. Napětí je dále vedeno přes vypínač S1 a pojistku F3 do primárního vinutí síťového transformátoru TR1 velikosti EI30. Z transformátoru jsou dvě sekundární vinutí vedena přes pojistky F1 a F2 na výstupní svorkovnice X2 až X4. Výstupní vinutí S1 určené pro kladnou napájecí větev je zdvojené, aby bylo možné připojit zároveň převodník i S/PDIF dekodér.

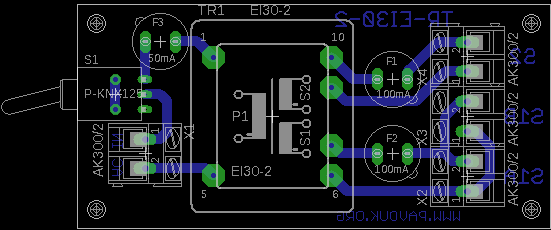

Nejdříve osadíme vypínač. Můžeme místo něj také osadit dvou pinový konektor a vyvést drát k vypínači umístěnému na skříňce. Dále osadíme pojistky a následně svorkovnice, které předtím zasuneme do sebe. Nakonec osadíme transformátor.

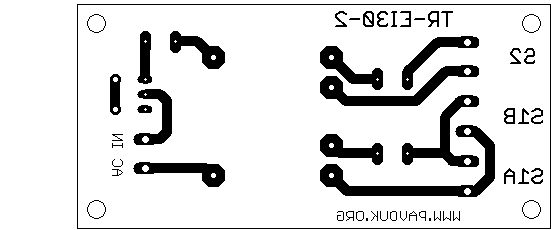

Plošný spoj je navržen jako jednostranný s dostatečně širokými spoji. To nám umožní jeho snadnou výrobu v amatérských podmínkách. Já si ho nechal vyrobit u firmy Kohout Spoj.
Součástky jsou běžně dostupné. Pojistky jsou ve variantě do plošného spoje. je možné k nim koupit také patici. Jejich hodnota odpovídá použitému transformátoru a předpokládanému odběru. V případě použití převodníku s obvodem TDA1543 budou proudové nároky mnohem vyšší kolem 500mA a bude tedy nutné zvolit pojistky a transformátor s odpovídající hodnotou. Transformátor typu EI30-2 vyrábí mnoho výrobců. Já koupil trafo od firmy HAHN se sekundárními napětími 2x9V, což je vyhovující pro převodník s AD1865. Pro převodníky, které mají 12V stabilizátory, např. s PCM1794A koupíme trafo 2x15V a pro převodníky s 8V napájením použijeme raději transformátor se sekundárními napětími 2x12V. Informaci o požadovaném napájení je třeba prostudovat na stránce konkrétního převodníku.
| označení | hodnota a typ | počet |
|---|---|---|
| F1, F2 | Pojistka radiální T100mA do PCB | 2ks |
| F3 | Pojistka radiální T50mA do PCB | 1ks |
| S1 | Přepínač P-KNX125 | 1ks |
| TR1 | Síťový transformátor 2x9V (2x12V, 2x15V) EI30-2 | 1ks |
| X1-X4 | Svorkovnice AK300/2 | 4ks |
Na desce zdroje není pravděpodobně nic záludného, takže pracovala na první zapnutí. Je potřeba si dát pozor, že na desce se vyskytuje síťové napětí. Je vhodné umístit ji v krabičce co nejdále od analogové výstupní části převodníku, aby nedošlo k naindukování magnetického pole transformátoru do výstupní části projevující se brumem.
-
