Detektor přebuzení je obvod, který nám pomocí LED signalizuje, že došlo k limitaci výstupu zesilovače, kdy již dochází k plnému otevření koncových tranzistorů a k ořezávání signálu na velikost těsně pod úrovní napájecího napětí. V tuto chvíli dochází již ke zkreslení akustického signálu v koncovém zesilovači. Hlasitost reprodukce by měla být nastavena maximálně tak, aby k limitaci zesilovače nedocházelo.
Zapojení pochází ze stránek autora zesilovače Leachamp. Publikoval ho Chris Russell v časopise The Audio Amateur v roce 1975. Překreslil jsem ho v Eaglu a navrhnul plošný spoj pro dva kanály. Přidal jsem místo pro dvě další LED, které signalizují přítomnost kladného i záporného napájecího napětí. Tranzistory jsem nahradil typy běžnými v našem regionu.

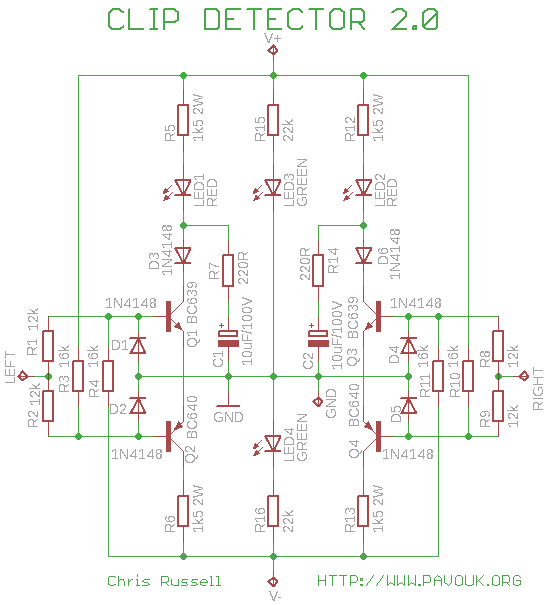

Schéma ve formátu Eagle5: clip2.sch
| počet | označení | hodnota |
|---|---|---|
| 2x | Q1, Q3 | BC639 |
| 2x | Q2, Q4 | BC640 |
| 6x | D1-D6 | 1N4148 |
| 2x | LED1, LED2 | LED 2mm ploché čelo, červená |
| 2x | LED3, LED4 | LED 2mm ploché čelo, zelená |
| 2x | C1, C2 | 10uF/100V |
| 4x | R1, R2, R8, R9 | 12k |
| 4x | R3, R4, R10, R11 | 16k |
| 4x | R5, R6, R12, R13 | 1k5 2W |
| 2x | R7, R14 | 220R |
| 2x | R15, R16 | 22k |
Zapojení se starší verzí plošného spoje funguje k mé plné spokojenosti v postaveném zesilovači Leachamp.
