Tento modul funguje jako S/PDIF dekodér s I2S výstupem. Používá obvod DIR9001, který pracuje do vzorkovací frekvence 96kHz. Modul má optický a galvanicky oddělený elektrický vstup. Na desku lze osadit pouze optický konektor. Pokud chceme elektrický vstup, tak optiku neosadíme a cinch konektor umístíme přímo do díry na zadním panelu a propojíme drátem se vstupem na desce.

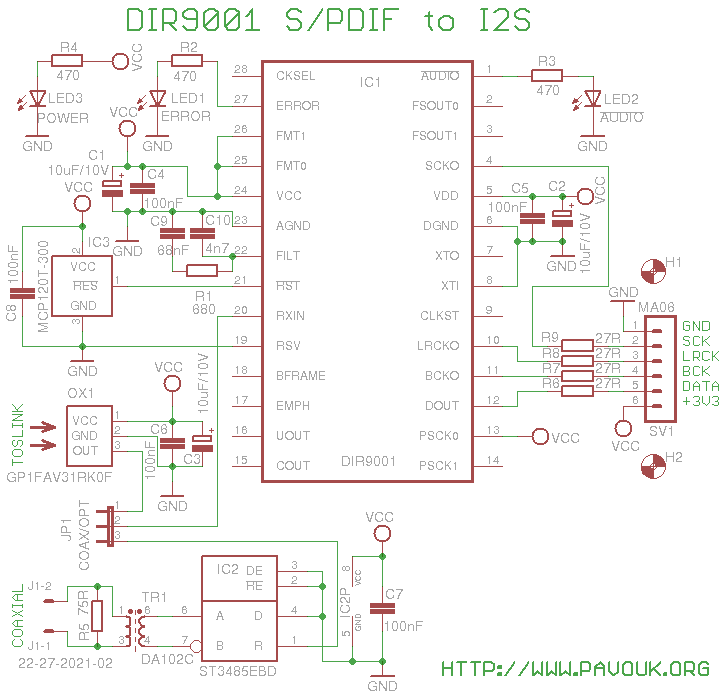

Deska je napájena ze stabilizátoru 3.3V, který je umístěn na desce převodníku. Obvod má na napájecích pinech filtrační kondenzátory C1 a C2 a blokovací kondenzátory C4 a C5. Optický vstup je tvořen optickým přijímačem OX1 od firmy Sharp, který má výstup kompatibilní s TTL, takže je přes přepínač JP1 přímo připojen k IC1. Na napájení optického přijímače jsou kondenzátory C3 a C6. Elektrický vstup J1 je připojen přes rezistor R5, který zajišťuje správnou vstupní impedanci na pulsní transformátor TR1. Ten nám zajistí galvanické oddělení vstupu, abychom zabránili případnému vzniku zemní smyčky. Výstup z transformátoru je přiveden do RS485 přijímače IC2. Ten je trvale přepnutý do režimu vstupu a akceptuje diferenciální vstupní napětí 0.2V až 14V. Jeho výstup je kompatibilní s TTL a jde opět na přepínač vstupu JP1. Správný reset obvodu IC1 po zapnutí napájení zajišťuje obvod IC3. Obvod IC1 je napevno přednastaven na výstupní formát I2S pomocí pinů FMT0 a FMT1. Výstup SCK je nastaven na 256xFS pomocí vstupů PSCK0 a PSCK1. Na desce jsou umístěny dvě SMD ledky. Zelená LED3 signalizuje přítomnost napájecího napětí. Žlutá LED2 svítí v případě přítomnosti S/PDIF signálu, který neobsahuje PCM audio data. Červená LED1 svítí v případě nepřítomnosti S/PDIF signálu případně při detekci chyby. Tato LED je vyvedena na zadní panel. Výstupní signály I2S sběrnice jsou vyvedeny na konektor SV1 přes rezistory R6 až R9, které signál impedančně přizpůsobí a zabrání odrazu signálu na vodičích.
Nejdříve jsem osadil obvod IC1. Připájel jsem dva jeho krajní piny, potřel obě strany obvodu tekutým tavidlem a propájel celou druhou stranu. Následně jsem propájel i celou první stranu. Podobným způsobem jsem osadil obvod IC2. Následně jsem připájel IC3. Dále jsem připájel všechny SMD rezistory, kondenzátory a LEDky. Potom jsem osadil všechny konektory a transformátor. LED1 je potřeba nainstalovat do existujícího otvoru v zadním panelu a teprve potom připájet. Pokud nechceme použít elektrický vstup, tak není nutné osazovat IC2, C7, TR1, R5 a J1. Pokud nechceme použít optický vstup, tak neosadíme OX1, C3 a C6. Z optického přijímače jsem musel uříznout horní část z dírou na šroubek, aby se vešel mezi desky. Zmenší to sice mechanickou pevnost konektoru, ale snad to nebude vadit.

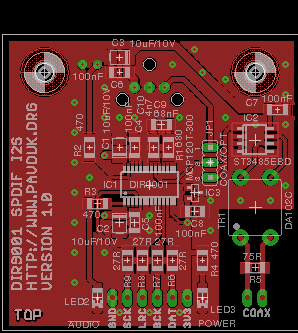

Plošný spoj je navržen jako dvoustranný a má rozměr 5x5cm kvůli levnější výrobě. Většina součástek je umístěna z horní strany. Ze spodní strany jsou umístěné všechny konektory a LED1. Plošný spoj jsem si nechal vyrobit u firmy ELECROW. Požadované Gerber a Excellon soubory je možné vygenerovat ve Free verzi programu Eagle z podkladů, které jsou zde k dispozici.

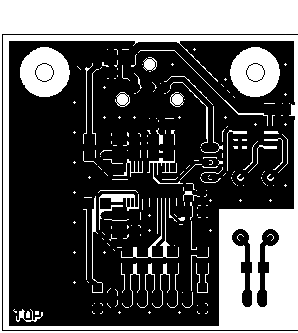

Pohled na horní stranu.

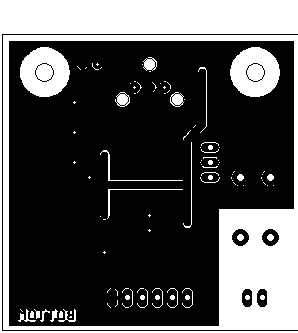

Pohled na spodní stranu.
Obvod DIR9001 a transformátor DA102C jsem koupil u firmy Farnell. Ostatní součástky jsem koupil v GM Electronic.
| označení | hodnota a typ | počet |
|---|---|---|
| C1-C3 | 10uF/10V tantalový SMD velikost B | 3ks |
| C4-C8 | 100nF SMD1206 keramický | 5ks |
| C9 | 68nF SMD1206 keramický | 1ks |
| C10 | 4n7 SMD1206 keramický | 1ks |
| IC1 | DIR9001 | 1ks |
| IC2 | ST3485EBD SO-08 | 1ks |
| IC3 | MCP120T-300 SOT23 | 1ks |
| J1 | Konektor PSH02-02WG 2pin 90° | 1ks |
| JP1 | Jumper kolík S1G3 2.54mm 3 piny | 1ks |
| LED1 | LED červená 2mm s plochým čelem | 1ks |
| LED2 | LED žlutá SMD1206 | 1ks |
| LED3 | LED zelená SMD1206 | 1ks |
| OX1 | GP1FAV31RK0F | 1ks |
| R1 | 680R SMD1206 | 1ks |
| R2-R4 | 470R SMD1206 | 3ks |
| R5 | 75R SMD1206 | 1ks |
| R6-R9 | 27R SMD1206 | 4ks |
| SV1 | Dutinková lišta 6 pinů 10mm | 1ks |
| TR1 | DA102C, nebo PE-65612, nebo S22083 | 1ks |
Po zapnutí jsem zjistil, že se mi nerozsvítila ani napájecí LED. Po chvíli hledání zkratu jsem zjistil, že nefunguje napájecí kabel. Byl skoro nový, ale příliš tenký a podezřele lehký. Tak jsem ho vyhodil a nahradil kabelem od zdroje ke starému notebooku. Pak se napájecí LED již rozsvítila, ale také mi stále svítila LED ERROR a nechtěla zhasnout. Po čase jsem zjistil, že S/PDIF signál z mého počítače prostě neleze. Vytáhl jsem tedy svou USB zvukovku, která má mimo jiné elektrický i optický S/PDIF výstup a propojil ji se vstupem. Nyní LED ERROR zhasnula a D/A převodník začal hrát. Vyzkoušel jsem ještě optický vstup a fungoval také. Zapojení funguje dobře a je vhodné pro toho, kdo si chce postavit můj modulární audio systém s S/PDIF vstupem.
-
