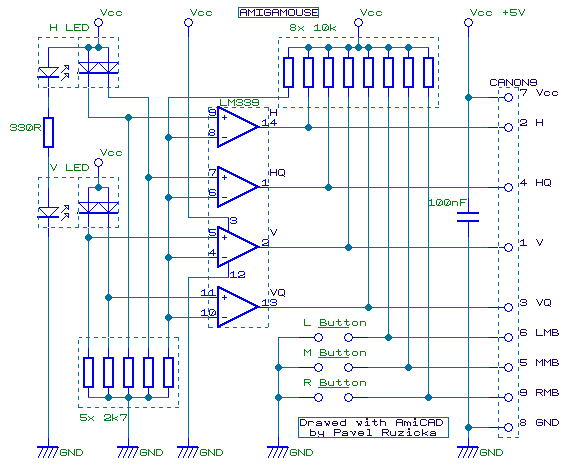

Zde vám přináším schéma myši k počítači Amiga.
Nakreslil jsem ho, když mi už pěkně dlouho odcházela moje stará myš k Amize a já se jal
předělávat Microsoftí myš.
Nejdříve jsem vzal starou myš a obkreslil schéma na kus papíru. Pak jsem si řekl, že by ho
nebylo špatné mít v elektronické podobě, než na cáru papíru. Tak jsem vzal mojí A1200 a
skvělý software AmiCAD a tady je výsledné schéma.
Pak jsem vzal myš Microsoft 2.0a určenou pro sériový port PC a rozebral jsem ji.
Vykuchal jsem z ní veškerou elektroniku kromě optických snímačů polohy kotoučků označených
ve schématu H LED a V LED. Ještě jsem tam nechal původní mikrospínače na tlačítka. Pak
jsem zapájel integrovaný obvod LM339 na místo původního procesoru a musel jsem preškrábat
pár spojů. Pak jsem na něj z vrchu nabastlil několik miniaturních odporů podle schématu.
Postupně jsem zapojil všechny součástky a propojil to tenkými drátky. Konstrukce vypadala
dosti otřesně, prostě hrůza. Nakonec jsem připojil kabel od jiné staré amigácké myši.
Sehnat rozumný nový kabel se mi nepodařilo. Buď byly moc tlusté, nebo zase tvrdé.
Bohužel je potřeba nejméně osmižilový kabel. Pak jsem to celé smontoval a připojil k
Amize. Myš jezdila, ovšem mělo to jednu drobnou vadu. Když sem jel nahoru, tak kurzor dolů
a když doleva, tak on doprava. Prostě klasika. Nic se nemůže podařit napoprvé. Tak
jsem tedy popřeházel dráty. V s VQ, H s HQ. Pak už to jezdilo správně, ale myš jsem musel
rozebrat ještě jednou, protože jsem při pájení přiohnul rukou jeden snímač, který brousil
o kolečko a myš, když jezdila, tak bzučela. Konečně jsem to zvěrstvo dodělal a zapřísahal
jsem se, že takovou věc už příště neudělám. Výroba myši trvala několik hodin a byla to
pěkná pakárna. Napadlo mne do budoucna, že by nebylo špatné udělat veškerou elektroniku na
malou destičku v SMD provedení a ta by se dala zabudovat jednoduše do každé myši a
připojit k ní pouze snímače a tlačítka. Bylo by to rozhodně méně pracné, rychlejší a
elegantnější řešení.
